微星游戏王者系列主板官方介绍——游戏的主宰：想要成为游戏大师，你需要一套最顶级的系统。为呼应玩家成为游戏大师的渴望，微星推出游戏王者系列主板，并在产品型号的后缀上加入了代表Master(大师)的M。这个符号说明微星王者系列主板在拥有十分杰出设计的同时，也能协助你的游戏表现更上一层楼。
我们先来看一下原生的Z170芯片组相对前一代产品具有怎样的提升。

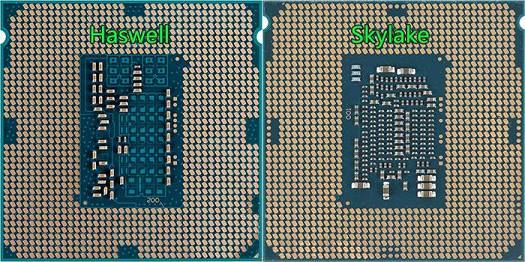

一、中央处理器插槽由原来的LGA 1150变为LGA 1151
鉴于本次100系芯片组升级为整个平台带来了不少惊喜的提升，就先不要抱怨每次升级CPU插槽都不兼容上一代产品的设计了。就像产品经理常说的那样，我们要保证有足够的利益进行产品的售后服务和研发环节。从全球发展的角度来看，确实如此。

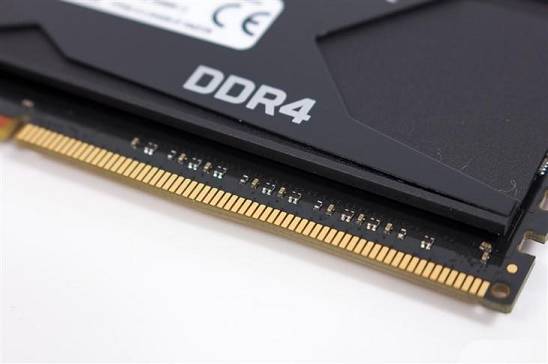

二、高贵的DDR4内存
由于Skylake内部集成了双内存控制器，支持DDR3L和DDR4内存。而上一代也只有顶级的X99平台可以支持DDR4内存。DDR4内存金手指部分的“豁口”，也就是防呆口是要比DDR3的更靠近中央，还有了一定程度的弯曲。所以具体新100系列芯片组平台需要用到哪种内存完全是看厂商了。目前市面上的主流100系列平台多是只支持DDR4的。而作为100系芯片组目前最高端的Z170，厂商只配DDR3内存插槽是没有理由的。

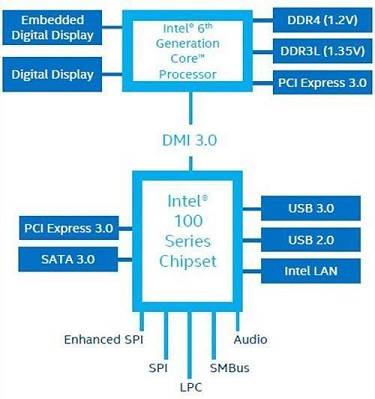

三、DMI 2.0总线升级到DMI 3.0
由于新的100系芯片组原生支持PCI-E 3.0，DMI 2.0总线升级为DMI 3.0。得益于带宽的提升，USB 3.1、SATA-E还有M.2这些设备的传输速度瓶颈被轻松突破。Z170最高支持3个SATA-Express接口。虽然笔者从未在存储方面搞出些牛逼的名堂，不过看样子喜欢搭阵列的朋友们有福了。
以上三点是原生100系芯片组相对于上一代产品的改变和提升，Z170芯片组官方规格设置最高。具体可以有多高，请看后文介绍。
微星Z170 GAMING M7规格解析 纵观之下，红黑的色调依然如之前霸道中带着戾气。给笔者的感觉就像是帝国元首的战争机器，有碾压一切的冷酷无情。重量级的PWM散热片设计体现了微星Z170 GAMING M7这块ATX主板的高端。
布局合理，做工细腻，用料扎实，各种开关功能详尽。
用料方面，微星Z170 GAMING M7采用了第五代军工料件规格。钛金电感，以金属钛为核心，具有更好的耐高温能力，即使是在摄氏220度的高温环境中也能稳定运行。钛金电感的供电能力也比一般电感高出40%，大幅提升超频时的系统稳定性;钽质电容(Hi-c CAP)，体积小巧，效率超高。拥有93%的能源效率，让微星主板成为节能新星;黑化电容(DARK CAP)，采用铝制核心，在提供更低ESR值的同时，可以放心使用十年以上。
微星Z170 GAMING M7采用了13相CPU供电的设计。因为Skylake构架的CPU取消了Haswell时代的FIVR技术，CPU超频的供电责任再一次由主板承担。虽说这样加大了主板厂商的成本，但是毕竟自由度上去了，可玩性也就增加了，这不就是“Gaming”的意义所在么?13相供电足够奢华，可以轻松满足玩家对极致性能的追求。
“DDR4 BOOST”是一项用来优化、设置独立的内存传输线路的新技术。在传统的内存设计中，由于其他组件电磁波常常会对内存信号造成干扰，导致系统变慢或者不稳定。而微星创新性的“DDR4 BOOST”技术通过对内存传输线路的独立，确保内存信号的独立性以获得最好的性能和稳定性。微星Z170 GAMING M7最高支持64 GB双通道DDR4-3600的内存规格，量大速度快!
玩家还可以通过XMP的设置来对内存进行优化，新增了XMP的LED信号灯不仅可以判断XMP是否启动，视觉效果也相当酷炫。
拓展槽部分。微星Z170 GAMING M7有三个PCI-E 3.0 x 16槽，四个PCI-E 3.0 x 1槽。高端的主板一定支持NVIDIA的SLI和AMD的Cross Fire技术，而且微星专有的PCI-E钢铁装甲不仅可以为高端显卡提供更加稳固的支撑，还能有效地降低电磁波影响，给玩家带来优秀的游戏体验的同时，也免除了PCI-E插槽遭到损坏的忧虑。
GAMING LAN网络模块，拥有Advanced Stream Detect 2.0技术的E2400杀手网卡可以抵抗高达15KV的网络突波。
AUDIO BOOST 3，配备了独立的音频专用PCB区域。搭载全日系的Chemi-Com音频电容，提供更纯净的电流;音频芯片E2400采用了EMI金属防护罩，有效减少外部信号的干扰;双重功率的放大芯片，带来更广的声场和丝丝入扣的解析。
存储设备接口方面，微星Z170 GAMING M7配备了六个SATA3接口、两个SATAe接口和两个M.2接口。其中两个SATAe接口是通过高速的PCI-Express通道建立的，带宽为16Gb/s;两个M.2接口传输速度更是可以达到32Gb/s，为传统SATA3速度的5倍。

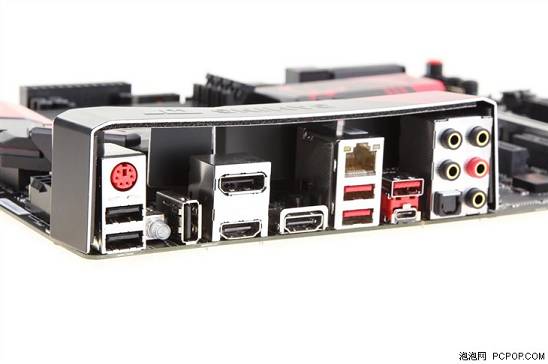

微星Z170 GAMING M7主板的I/O接口十分丰富。一个十分传统的PS/2接口，专为比较有历史的外设存在;快速清除CMOS记忆的按钮，省去了抠电池、捅针脚的麻烦;一个RJ45网络接口;视频输出有一个Display接口，两个HDMI接口;三个USB 2.0，两个USB 3.1 Gen1接口，一个USB 3.1 Gen2 Type-A和一个USB 3.1 Gen2 Type-C接口;音频输入输出接口全部镀金，可以有效防磨损、防氧化。
我们将含有最新BIOS文件的U盘插在竖着的USB 2.0接口上，就可以在没有CPU、内存等硬件的情况下轻松更新BIOS了。这就是微星的BIOS Flashback+技术。
